ЗЕРНООЧИСТИТЕЛЬНАЯ МАШИНА МЗУ-80

Производство полного спектра элеваторного оборудования

УЗНАТЬ СТОИМОСТЬ

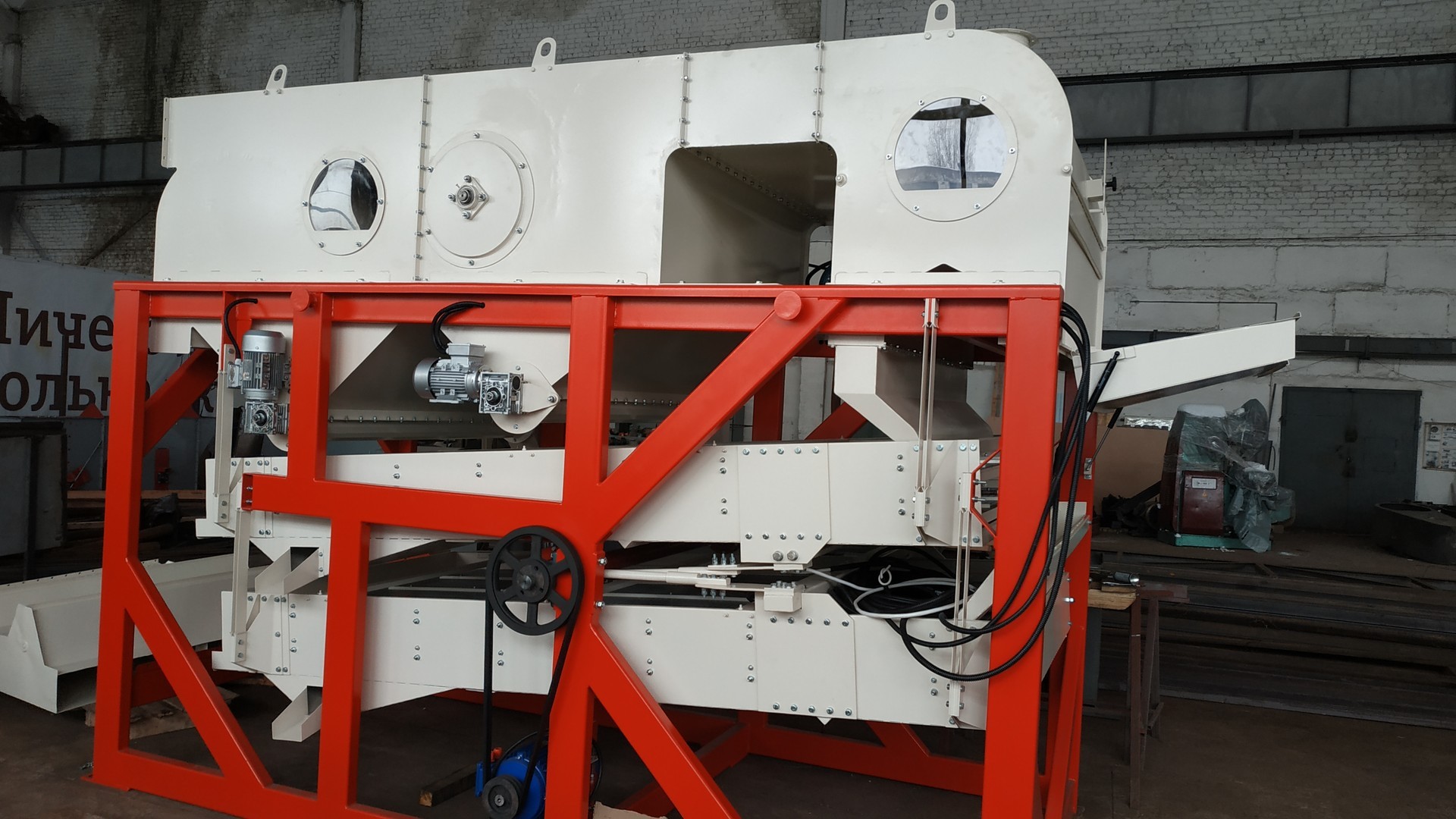

Зерноочистительная машина МЗУ-80

Зерноочистительная машина МЗУ-80

Универсальная воздушно-решетная зерноочистительная машина МЗУ-80 предназначена для предварительной (элеваторной), первичной (товарной) и вторичной (семенной) очистки семян колосовых, крупяных и зернобобовых культур, технических и масличных культур от легких, крупных и мелких сорных примесей, отделимых воздушным потоком и решетами.
Принцип работы:
Подлежащий очистке зерновой ворох, через патрубок поступает в аспирационно-распределительный узел, в котором материал равномерно распределяется и загружается на два идентичных решетных стана. Параллельно производится первичная воздушная очистка, исходного материала, от легких примесей. Регулировка интенсивности воздушной очистки осуществляется регулируемыми заслонками. Легкие примеси осаживаются в бункере и выгружаются из машины шнеком. Равномерность загрузки решетных станов регулируется ножом-разделителем . Решетные станы состоят из каркаса и двух ярусов решет. На колосовых решетах отделяются крупные примеси (солома, колоски ит.д.), на подсевных -мелкие. В машине предусмотрена возможность установки разных комбинаций и величин решет. Очищенный материал, с сортировальных решет попадает в пневмосепарирующую колонку, где происходит вторичная воздушная очистка. Очищенное зерно падет вниз , легкие примеси подымаются вверх и накапливаются в бункере. Легкие примеси выводятся из машины шнеком. Воздушный поток в машине создаётся встроенным диаметральным вентилятором. Решетные станы приводятся в движение эксцентриковым валом с тягами на гибких вставках.



Технические характеристики

Технические характеристики

Производительность при очистке пшеницы влажностью не более 16%:


  • на предварительной очистке                           80 тн/час
  • на первичной очистке                                       40 тн/час
  • на вторичной очистке                                       20 тн/час
  • Привод вентилятора                                               11 кВт
  • Привод решетных станов                                    7,5 кВт
  • Привод шнеков                                                    0,37кВт
  • Площадь решет                                                17,6 кв.м.
  • Размер решет                                              990х740 мм.
  • Количество решет                                                  24 шт.
  • Регулировка оборотов вентилятора                           Да
  • Регулировка колебаний стана                                    Да
  • Частота оборотов вентилятора            500...960 об/мин
  • Длина                                                                   3810 мм.
  • Ширина                                                                2100 мм.
  • Высота                                                                 2920 мм.
  • Масса машины                                                        3,2 тн.


Особенности машины МЗУ-80:

На данной машине применена двойная аспирация зернового вороха на входе в машину и на выходе из нее. Данное конструктивное решение позволяет на 100% призвести очистку от мелких и легких примесей за 1 проход. Вентилятор аспирации диаметральный, шириной 1,5 метра имеет возможность бесступенчатой регулировки по средствам частотного преобразователя от 500 до 960 об/мин. Мощность аспирации регулируется оборотами вентилятора и ручными механическими заслонками. Имеется возможность работы с аспирацией и без нее.
Привод решетного стана оборудован частотным преобразователем, что позволяет регулировать частоту колебаний решетного стана в зависимости от условий работы и очищаемой культуры.
Машина поставляется с циклоном-пылеотделителем, шибером и пультом управления.
Пульт управления оборудован принудительной вентиляцией частотных преобразователей. Данная система снабжена фильтрами для избежания запыленности электротехнического оборудования.
Доставка машины осуществляется низко рамным транспортом.

Особенности машины МЗУ-80:

На данной машине применена двойная аспирация зернового вороха на входе в машину и на выходе из нее. Данное конструктивное решение позволяет на 100% призвести очистку от мелких и легких примесей за 1 проход. Вентилятор аспирации диаметральный, шириной 1,5 метра имеет возможность бесступенчатой регулировки по средствам частотного преобразователя от 500 до 960 об/мин. Мощность аспирации регулируется оборотами вентилятора и ручными механическими заслонками. Имеется возможность работы с аспирацией и без нее.
Привод решетного стана оборудован частотным преобразователем, что позволяет регулировать частоту колебаний решетного стана в зависимости от условий работы и очищаемой культуры.
Машина поставляется с циклоном-пылеотделителем, шибером и пультом управления.
Пульт управления оборудован принудительной вентиляцией частотных преобразователей. Данная система снабжена фильтрами для избежания запыленности электротехнического оборудования.
Доставка машины осуществляется низко рамным транспортом.



Преимущества машины МЗУ-80:

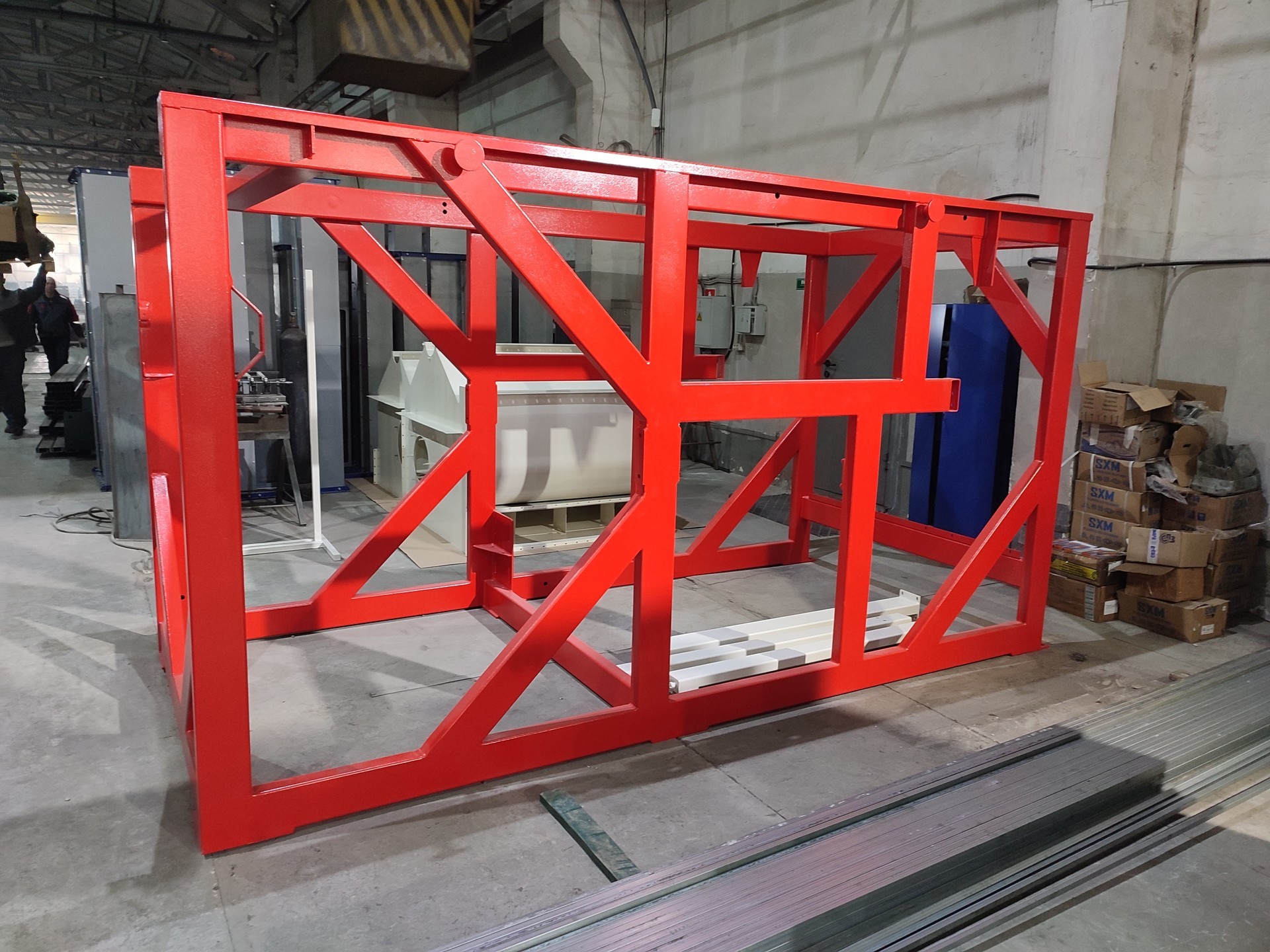

1. Прочная и жесткая рама из профиля прямоугольного сечения с толщиной стенки 5 мм.
2. Окраска производится на профессиональной линии порошковой покраски. Все детали покрываются полимерной краской перед сборкой.
3. Удобство замены решет. Открывающийся задний лоток-зернопровод оборудован газовыми пружинами, что позволяет оператору без усилий поднять лоток вверх и извлечь решетные рамки без посторонней помощи. Сокращение времени обслуживания в 2 раза!
4. Регулировка поступающего вороха в 2-х плоскостях. Регулировка предназначена для выравнивания потока продукта по площади решетного стана и увеличения эффективной загрузки всей площади решет.
5. Смотровые окна, увеличенного размера, позволяют оперативно контролировать процесс внутри машины
6.Электродвигатели легко доступны и находятся вне зоны запыленного воздуха. Все движущиеся механизмы снабжены защитными кожухами.
7. Бесступенчатая регулировка мощности аспирации.
8. Регулировка частоты колебания решетного стана.
9. Сходы установлены под наклоном и оборудованы смотровыми окнами с заглушкам.

10. Шнеки имеют возможность выгружать фракции как на левую сторону машины, так и на правую.

Преимущества машины МЗУ-80:

1. Прочная и жесткая рама из профиля прямоугольного сечения с толщиной стенки 5 мм.
2. Окраска производится на профессиональной линии порошковой покраски. Все детали покрываются полимерной краской перед сборкой.
3. Удобство замены решет. Открывающийся задний лоток-зернопровод оборудован газовыми пружинами, что позволяет оператору без усилий поднять лоток вверх и извлечь решетные рамки без посторонней помощи. Сокращение времени обслуживания в 2 раза!
4. Регулировка поступающего вороха в 2-х плоскостях. Регулировка предназначена для выравнивания потока продукта по площади решетного стана и увеличения эффективной загрузки всей площади решет.
5. Смотровые окна, увеличенного размера, позволяют оперативно контролировать процесс внутри машины
6.Электродвигатели легко доступны и находятся вне зоны запыленного воздуха. Все движущиеся механизмы снабжены защитными кожухами.
7. Бесступенчатая регулировка мощности аспирации.
8. Регулировка частоты колебания решетного стана.
9. Сходы установлены под наклоном и оборудованы смотровыми окнами с заглушкам.

10. Шнеки имеют возможность выгружать фракции как на левую сторону машины, так и на правую.

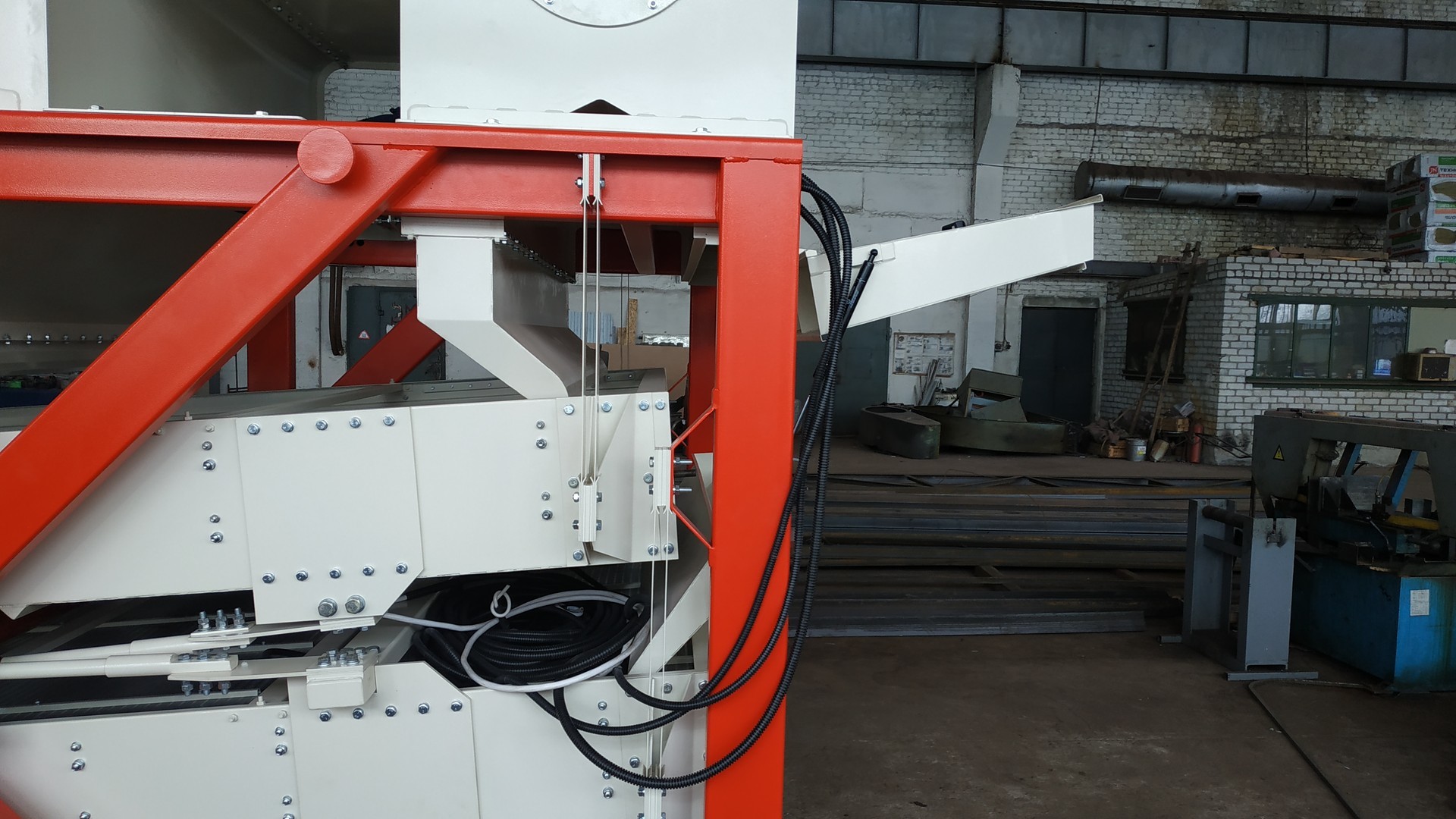

Регулировка потока по ширине

Регулировка потока по ширине

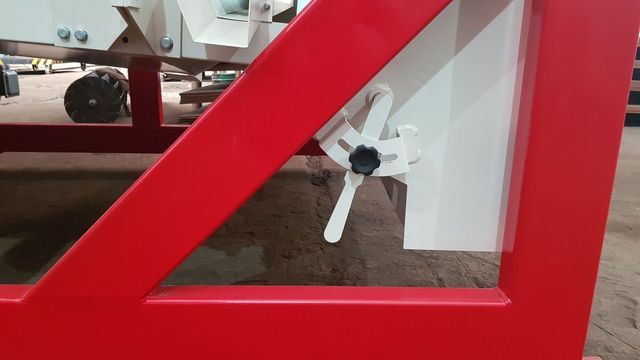

Регулировка угла наклона потока

Регулировка угла наклона потока

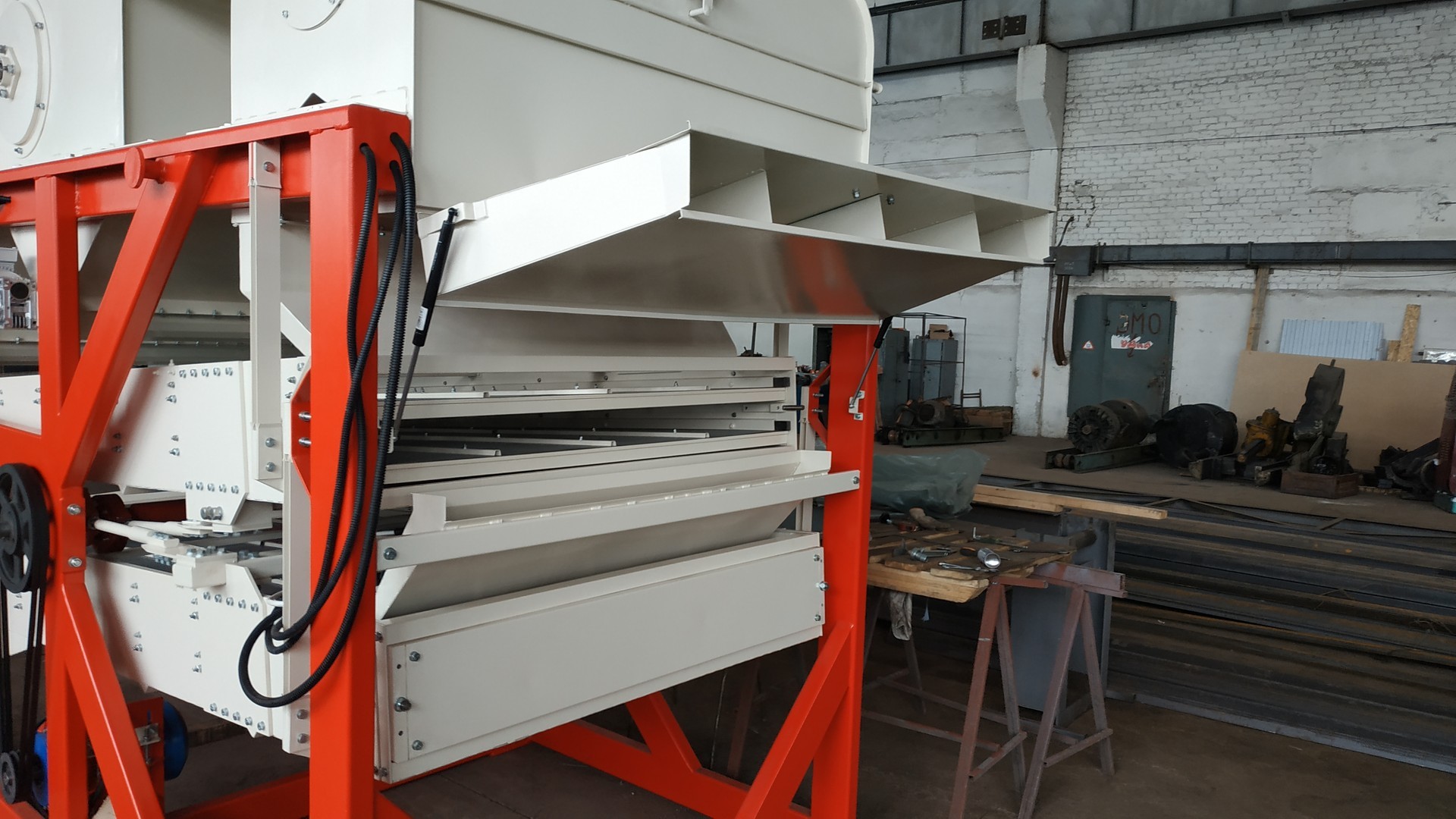

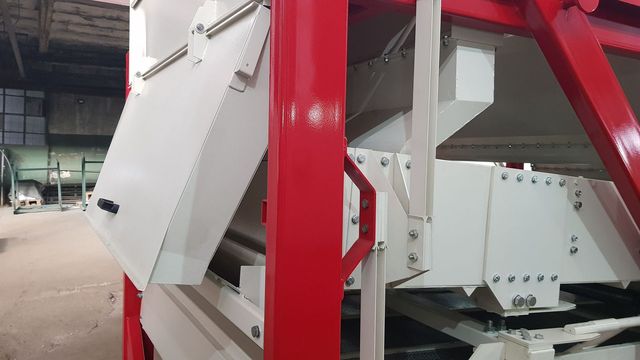

Откидной зернопровод

Откидной зернопровод

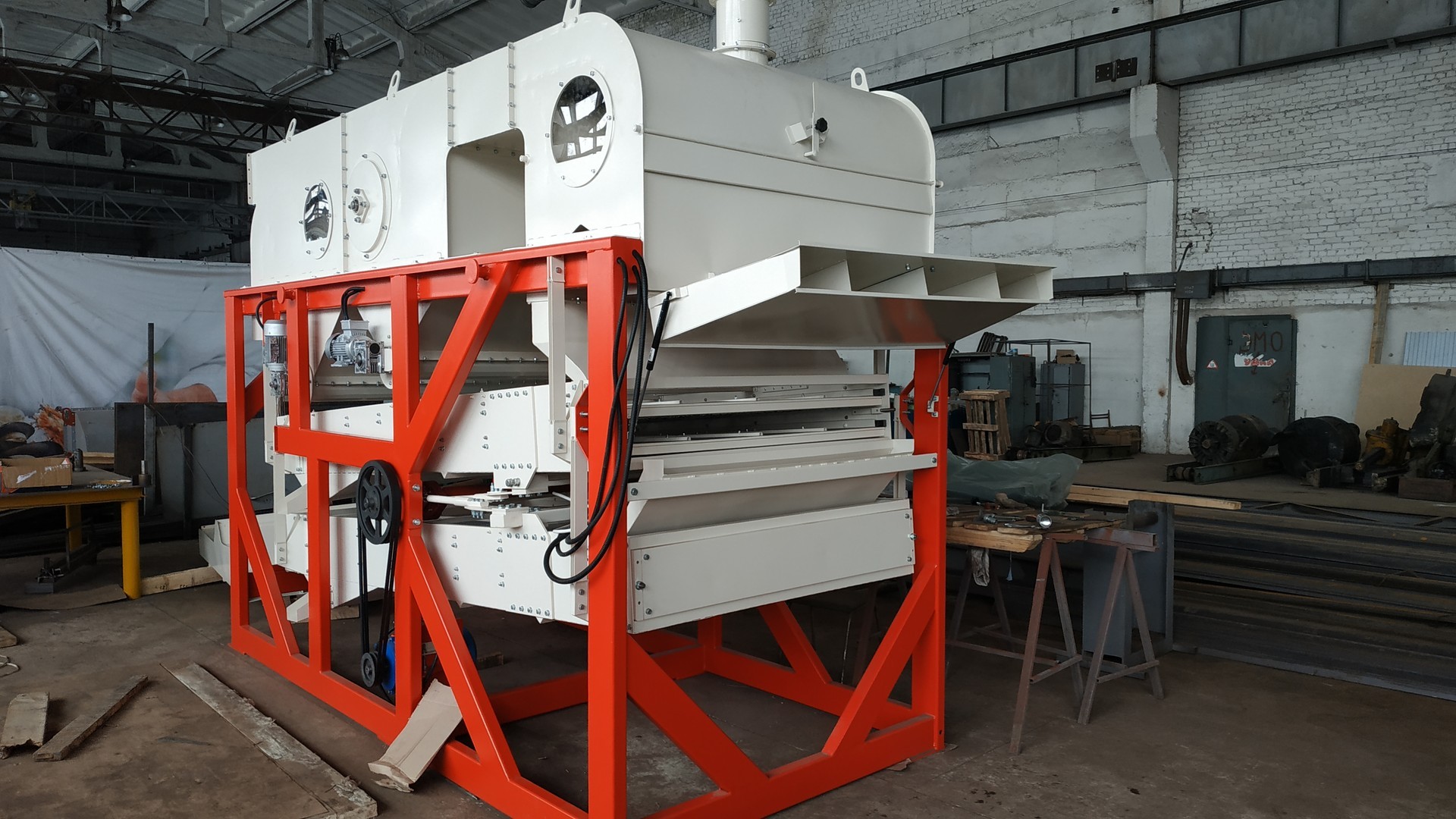

Устройство зерноочистительной машины МЗУ-80

Удобная и быстрая замена решет

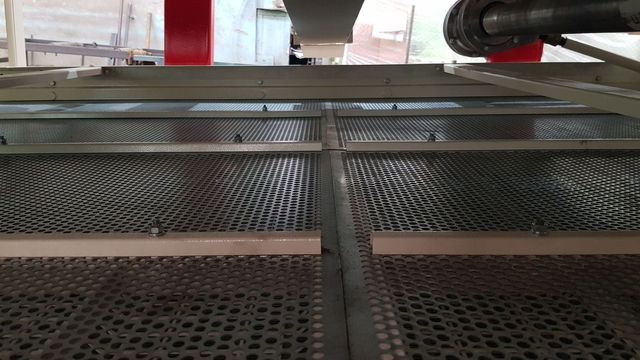

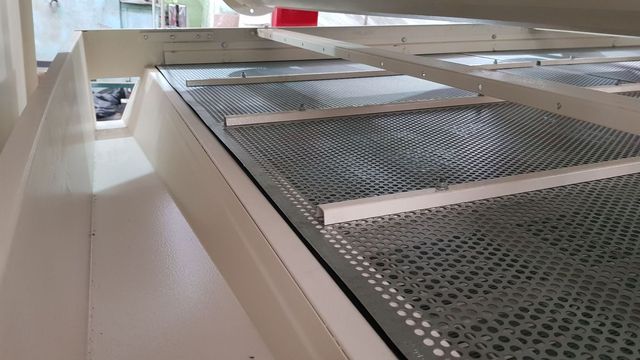

Площадь решет 17,6 квадратных метров!!!

Площадь решет 17,6 квадратных метров!!!

Габаритные размеры зерноочистительной машины МЗУ-80

Габаритные размеры зерноочистительной машины МЗУ-80

Габаритные размеры зерноочистительной машины МЗУ-80 с аспирацией

Габаритные размеры зерноочистительной машины МЗУ-80 с аспирацией
